概述

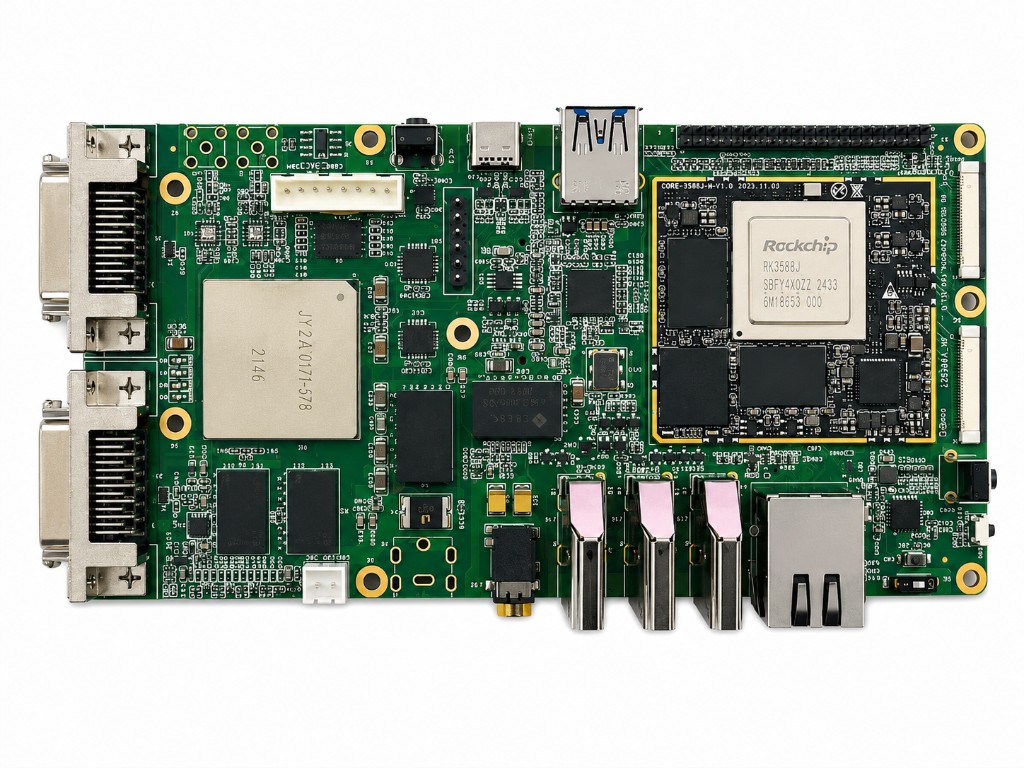

A7-3588 RK3588 + FPGA 融合板采用八核 RK3588 与 FPGA 协同架构，集成显示、视频输入、摄像头、USB、以太网、音频和 PCIe 扩展接口，适合图像处理、边缘计算及可编程逻辑加速应用。
系统架构
RK3588 包含四个 Cortex-A76 和四个 Cortex-A55 CPU 核心，负责操作系统、应用软件、外设管理及任务调度。平台集成图形、视频与 NPU 处理能力，可结合应用使用显示、采集和模型推理功能。
FPGA 通过 PCIe 3.0 x4 连接 RK3588，用于可编程逻辑处理及与处理器之间的数据交互。M.2 PCIe 2.0 作为独立扩展接口，在系统中按相应 PCIe 设备进行枚举和管理。
BSP 与应用
板卡沿用 RK3588 BSP 的系统与外设开发体系。BSP 负责引导程序、内核、设备树、驱动和系统镜像的构建；应用通过 Linux 设备接口、Android 系统服务或配套程序访问硬件。
显示、视频输入、MIPI 摄像头、网络和音频按各自软件栈使用，PCIe 3.0 x4 对应 FPGA 通信链路。开发时将系统镜像、内核驱动、FPGA 工程和用户态程序作为配套版本维护。
典型开发流程
先完成系统启动与基本外设检查，再验证 FPGA 的 PCIe 枚举和通信，然后接入应用处理流程。图像应用可从 HDMI IN 或 MIPI-CSI 获取输入，结合 CPU、NPU 与 FPGA 分配任务，并通过 HDMI 或 MIPI-DSI 输出结果。
